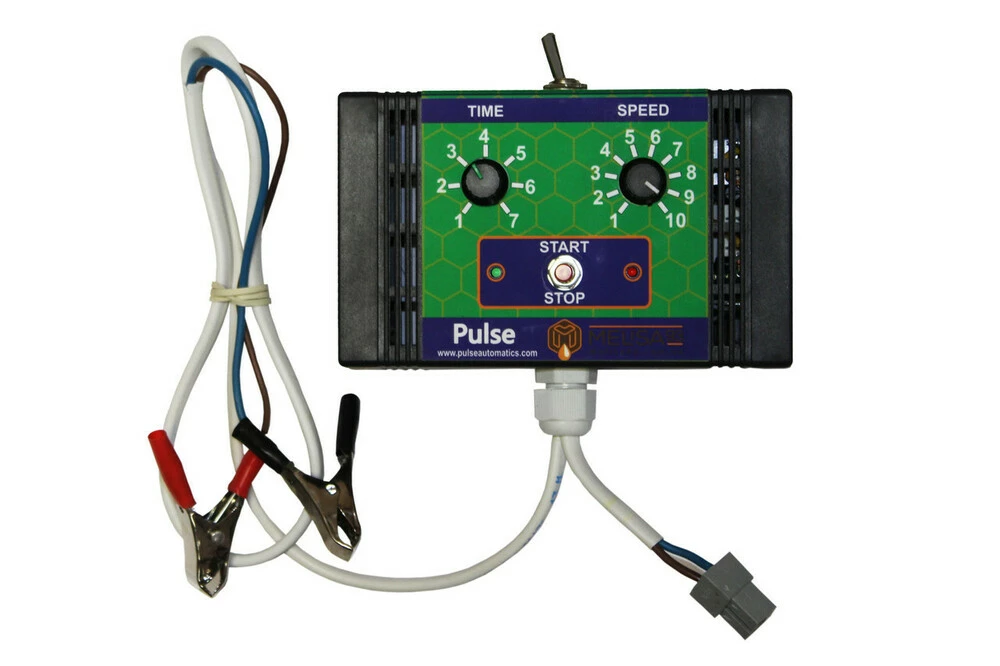

Пульт керування електроприводом "Pulse" (мод.1)

Опис товару

УВАГА!!! Цей пульт керування підходить для електроприводів Pulse і працює тільки з блоком живлення індукційним Pulse.

Пульт управління комплектується роз'ємом для підключення педалі "Старт-Стоп" (для запуску та зупинки медогонки).

Педаль у комплекті не йде.

Пульт управління оснащений видами захисту:

Захист по перевищенню струму навантаження: max 4,5А.

Захист від випадкового перемикання тумблера «REVERSE».

Захист за температурою силових модулів пристрою.

Захист від зниженої та підвищеної напруги.

Регулювання швидкості обертання ротора медогонки «SPEED»

Пульт Управління дозволяє керувати швидкістю обертання ротора медогонки в діапазоні від 50 до 220 оборотів за хвилину, зміна здійснюється відповідним регулятором з маркуванням «SPEED» шкала поділу від 1 до 10од.

Порада

Необхідно підібрати:

1) Швидкість розвантаження (ту швидкість при якій відбувається розвантаження встановленої повно мідної рамки виключаючи її пошкодження) підбирається в залежності від моделі медогонки її розміру та стану рухомих частин, живлення пристрою . Як правило, швидкість розвантаження знаходиться в межах від 90 до 140 оборотів за хвилину в залежності від навколишньої температури, сорту/виду меду, стану бджолиних сот. 2) Швидкість відкачування, при якій відбувається осушування медової рамки якісно та без пошкоджень. Як правило, швидкість відкачування знаходиться в межах від 110 до 190 оборотів за хвилину в залежності від навколишньої температури, сорту/виду меду, стану бджолиних сот.

Регулювання часу роботи медогонки «TIME»:

Пульт Управління дозволяє керувати часом обертання ротора медогонки в діапазоні від 1 до 7 хвилин, зміна виконується відповідним регулятором з маркуванням «TIME» шкала поділу від 1 до 7 од. Час роботи встановлюється до натискання кнопки «Старт», під час роботи двигуна зміна часу не активна.

Порада

Необхідно підібрати:
1) Час розвантаження (той час, у якому відбувається розвантаження встановлено повно мідної рамки) підбирається залежно від температури, сорту/виду меду, стану бджолиних сот. Як правило, час розвантаження встановлюється від 1 хв до 3 хв.

2) Час відкачування (той час, при якому відбувається відкачування встановленої рамки) підбирається в залежності від навколишньої температури, сорту/виду меду, стану бджолиних сот. Як правило, час відкачування встановлюється від 1 хв до 3 хв.

Установка напрямку обертання ротора медогонки «REVERSE»:

Пульт Управління дозволяє керувати напрямком обертання ротора медогонки, реверс обертання здійснюється за допомогою перемикання тумблера "REVERSE" ВАЖЛИВО!

- Не перемикайте тумблер REVERSE під час обертання ротора медогонки! Необхідно дочекатися повної зупинки ротора медогонки, після чого можливе перемикання тумблера «REVERSE»

При неправильному використанні можливі пошкодження Редуктора та Пульту Управління! Що є НЕ ГАРАНТІЙНИМ ВИПАДКОМ!

Робота електроприводу:

При подачі живлення на Пульт Керування, пристрій входить в режим очікування, блимає зелений індикатор раз на секунду, сигналізуючи про те, що всі параметри пристрою в нормі.

У цьому режимі можна змінювати Швидкість, Час і Реверс обертання медогонки.

Після натискання кнопки START/STOP Пульт керування починає виконання встановленої програми ЧАСУ та ШВИДКОСТІ роботи.

Після закінчення встановленого часу роботи пульт виконає команду СТОП, відрахує блокувальний час 10 секунд і перейде в режим очікування.

У разі передчасного натискання кнопку START/STOP Пульт виконає команду СТОП, відрахує блокувальний час 10 секунд і перейде в режим очікування.

Сигнали аварійних режимів

1)Захист по перевищенню струму навантаження: max 4,5А.

У разі перевищення споживання більше 4,5А., Пульт Управління засвічує червоний індикатор, тим самим повідомляючи про надмірне п відокремлення. Якщо навантаження утримується постійно більше 8 секунд, Пульт входить у аварійний режим, сигналізуючи частим перемигуванням червоного світлодіода. Скидання режиму через кнопку START/STOP.

2) Захист від випадкового перемикання тумблера «REVERSE»

Перемикання режиму «REVERSE» під час обертання медогонки відбувається миттєве припинення обертання електроприводу. Пульт входить в аварійний режим, сигналізуючи частим перемигуванням червоного та зеленого світлодіода. Скидання режиму через кнопку START/STOP.

3)Захист по температурі силових модулів пристрою.

У разі перевищення температури силових модулів вище 100 С. пульт Управління блимає червоним індикатором, тим самим повідомляючи про надмірну температуру. Вихід з аварійного режиму відбувається автоматично після зниження температури силових модулів пристрою нижче 70 С.

4)Захист від зниженої та підвищеної напруги.

У разі перевищення напруги більше 15в або зниження нижче 10в, Пульт управління засвічує зелений індикатор, тим самим повідомляючи про знижену або про підвищену вхідну напругу. Пульт входить в аварійний режим, сигналізуючи світлодіодом. Скидання режиму автоматично після стабілізації вхідної напруги.

ВАЖЛИВО!

Якщо під час розгону ротора медогонки засвічується червоний індикатор більше 2 секунд, перевірте стан рухомих частин медогонки підшипників, сальників, втулок. Ротор медогонки повинен легко обертатися від руки. Перегрів Пульту Управління можливий, якщо мед чіпляє об ротор медогонки. Якщо під час розгону медогонки, пульт переходить у режим СТОП, перевірте відповідність блока живлення, чи стан Акумулятора на момент його заряду.
