Привід пасової "Pulse" мод.2

Опис товару

Електропривод RD1012M для медогонок з верхнім валом (вихід валу через траверсу)

Технічні характеристики:

Тип: ремінний (ремінь GT3m 391х10мм)

Потужність: 100Вт

Допустима напруга на вході (В) 10-14В (постійна напруга)

Діапазон обертів валу: 50-220 ОБ/хв.

Обмеження струму (А): 4.5А

Діапазон робочих температур (С) +5…..+45

Ступінь захисту IP20

Пульт Управління оснащений видами захисту:

1) Захист по перевищенню струму навантаження: max 4,5А.

2) Захист від випадкового перемикання тумблера «REVERSE».

/> 3) Захист за температурою силових модулів пристрою.

4) Захист від зниженої та підвищеної напруги.

Комплект поставки:

Редуктор ремінний з двигуном постійного струму 100 Вт - 1шт

Перехідник (кронштейн) для редуктора - 1шт
Кронштейн для пульт Управління - 1шт

Ко мплект кріпильних металовиробів - 1шт

Технічний Паспорт -1шт

Пакувальна коробка -1шт

Застосування

Електропривод може встановлюватися на медогонки різних типів (радянські варіанти медогонок) з верхнім валом, з виходом валу через траверсу, діаметр валу 15мм.

Призначення:

Пристрій призначений для встановлення на медогонки хордильного та радіального типів .

-Для хордіальних медогонок від 2 до 6 рамок типу Дадан із загальною вагою завантаження не більше: - 24кг

-Для радіальних медогонок, обмеження в діаметрі бака не більше: - 720мм

Установка та підключення:

Установка редуктора:

1)Перед монтажем необхідно демонтувати верхній підшипник осі медогонки, медогонка повинна працювати на нижньому підшипнику ( в залежності від модифікації це може бути кулька або ж упорний кулько-роликовий підшипник) і верхньому підшипнику який розташований в редукторі і передбачений на роботу в 2) Встановіть перехідник (кронштейн), у випадку з медогонками заводу Меліса 93, на штатні отвори до яких була закріплена верхня обойма підшипника. Якщо на вашій медогонці відсутні кріпильні отвори, вам необхідно їх просвердлити по центру траверси, перевіривши центрування за допомогою вимірювальних приладів: рулетки, лінійки. Після чого провести монтаж перехідника (кронштейна) закріпивши його використовуючи болт м6, з відповідною довжиною необхідною для надійної фіксації. 4) Зафіксуйте вал редуктора з валом медогонки гвинтом м5.

ВАЖЛИВО!

- Не забути зняти рідний верхній підшипник разом із обоймою!

- Надійно зафіксуйте вал редуктора з валом медогонки гвинтом м5.

- Переконайтеся, що після встановлення редуктора, ротор медогонки провертається рукою легко, без явних шумів та зусиль.

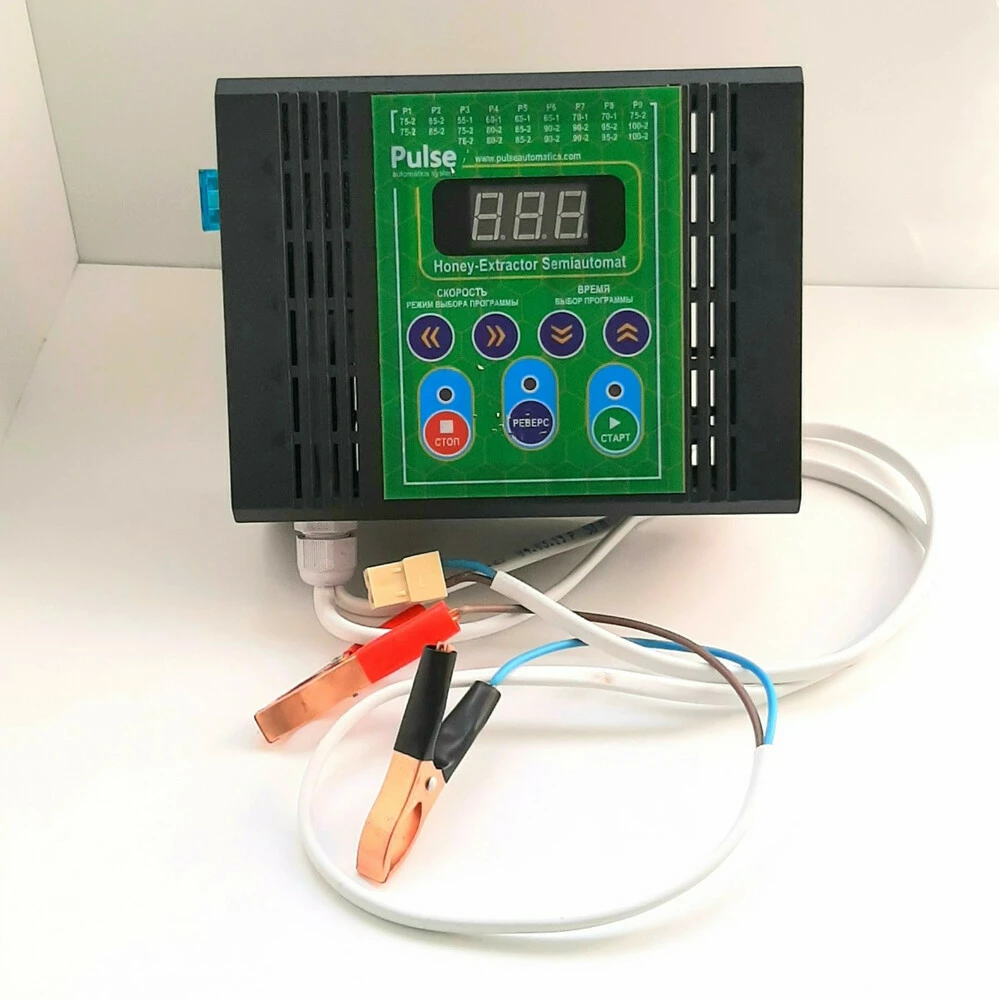

Установка Пульт Управління:

1)Встановіть кронштейн Пульта Управління на штатні отвори до яких закріплена траверса медогонки.

Якщо у вас інша модифікація медогонки, отвори для монтажу необхідно просвердлити на обручі медогонки, переконавшись, що відстань від роз'ємів редуктора та пульта дозволяє надалі виконати з'єднання.

2) Встановіть Пульт Управління на кронштейн.

Підключення:

1. Підключіть з'єднувальний редуктор і пульт керування.

2. Підключіть роз'єми живлення (крокодили) до акумулятора 12в, або до імпульсного блоку живлення 12в. Відповідно до полярності. Живлення можливе від автомобільного акумулятора 12В або від Імпульсного Блоку Живлення 12В/100Ват. виробником, що поставляється заводом.

ВАЖЛИВО!

- Не використовуйте малопотужні блоки живлення менше 100Вт/8А

- Не використовуйте ЗАРЯДІ СТАНЦІЇ!

- Не використовуйте саморобні блоки живлення!

- Не використовуйте тороїдальні блоки живлення інших виробників!

Можливий вихід із ладу пульта управління! Що є НЕ ГАРАНТІЙНИМ ВИПАДКОМ!
