Медогонка 8-ми рамкова автоматична "Рута"

Опис товару

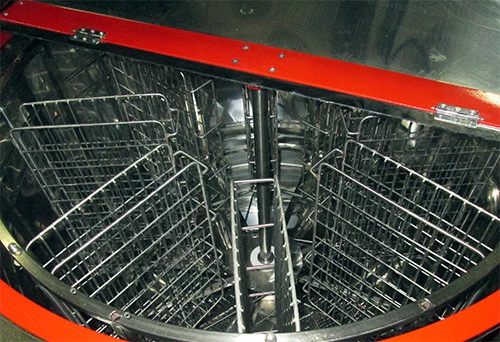

Особливістю даної медогонки є каркас ротора, зварений з профільної труби і не має перемичок у верхній завантажувальній частині, що зручніше при завантаженні рамок. Ротор такої конструкції також краще сприймає дисбаланс від нерівних по масі рамок, пружно компенсує його, коливання меншою мірою передаються на саму медогонку, внаслідок чого вона стає стійкішою. Медогонка складається з бака з кришками, підставки, електроприводу, ротора з касетами, трансформатора-випрямляча, блоку управління і зливного крана. вал медогонки знизу. Живлення електродвигуна – 24 В, постійного струму, може здійснюватися від мережі змінного струму 220 В через трансформатор-випрямляч, який встановлений у нижній частині медогонки, або від двох послідовно включених акумуляторів 12 В.

Потужність електродвигуна – 300Вт. Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центру і повертаються при обертанні ротора медогонки в той чи інший бік залежно від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними ручками на пульті блоку управління. Медогонка може працювати в ручному режимі або автоматично.

Увага!: При роботі від мережі 220Вдля запобігання випадковому короткому замиканню та виходу з ладу запобіжника необхідно від'єднати дроти від висновків підключення 24В(при роботі від мережі 220В до цих висновків підведено 24В ).

Робота медогонки в ручному режимі (РО)

Швидкість, напрям і час обертання в цьому режимі виставляються на пульті блоку управління вручну за допомогою відповідних кнопок . Після закінчення обертання в одну зі сторін або натискання кнопки «Стоп» виконується витримка 22 сек. Після зупинки, коли світиться індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом – наприклад, включення реверсу або вхід у меню програмування. за відкачуванням меду, а саме: частина меду з одного боку стільників треба відкачувати на повільних обертах, решту – на швидких. Напрямок обертання ротора – вперед нижньою планкою рамки.

У міру накопичення мед зливають через кран у тару.
Характеристика ручного режиму

Діапазон обертів/хв. 50....160

Час роботи, хв. 1...5

Напрям обертання Вперед/Назад

Увага!

1. При підборі оптимального ручного режиму необхідно починати з середніх оборотів (не з максимальних).

2. При використанні як джерело живлення генератора напруги обов'язково включити в ланцюг додаткове навантаження (наприклад лампочку потужністю 100…150 Вт).
Основні технічні дані:

Струм живлення електродвигуна, В постійний, 24

Потужність електродвигуна, Вт 300

Кількість програм управління 6+ ручний режим

Продуктивність, рамок/година (за програмою Р5,

при часі на завантаження-вивантаження ~ 1хв) 65

Маса не більше, кг 75

Об'єм меду, що накопичується в медогонці між його

обов'язковими зливами (рівень нижніх спиць ротора), л 50

Робота медогонки в автоматичному режимі

Для роботи медогонки в автоматичному режимі необхідний Вибрати на пульті управління одну з програм (Р1; Р2; Р3; Р4; Р5; Р6). Швидкість обертання, кількість поворотів і час відкачування запрограмовані на підприємстві-виробнику і є незмінними для кожної програми. Після закінчення обертання в одну зі сторін, як і в ручному режимі, витримується 22 сек.
Характеристики автоматичного режиму

Програма
Напрям обертання

Вперед
Назад
Вперед
Назад

Р1
Про/хв.
80
110
> 110

Час роботи (хв.)
1,5
1,5
1,5
<

Р2
Про/хв.
80
130
130

> Час роботи (хв.)
1,5
1,5
1,5

Р3
Про /хв.
80
80
150
150

Час роботи (хв.)
1
1
1,5
1,5

Р4
Про/хв.
80
110
110

Час роботи (хв.)
1,5
1,5
1,5
/>

Р5
Про/хв.
110
110

Час роботи (хв.)
2
2

Р6
Про/хв.
130< br /> 130
/>

Час роботи (хв.)
2
2

Зазначені в таблицях Про/хв +- 5% при напрузі в мережі 220в.

/>
Габаритні розміри, мм:

Діаметр бака 900

Висота 1240

Ширина 1150

Маса не більше, кг 75

Необхідна ширина отвору для занесення-винесення медогонки в приміщення – 1100 мм.
