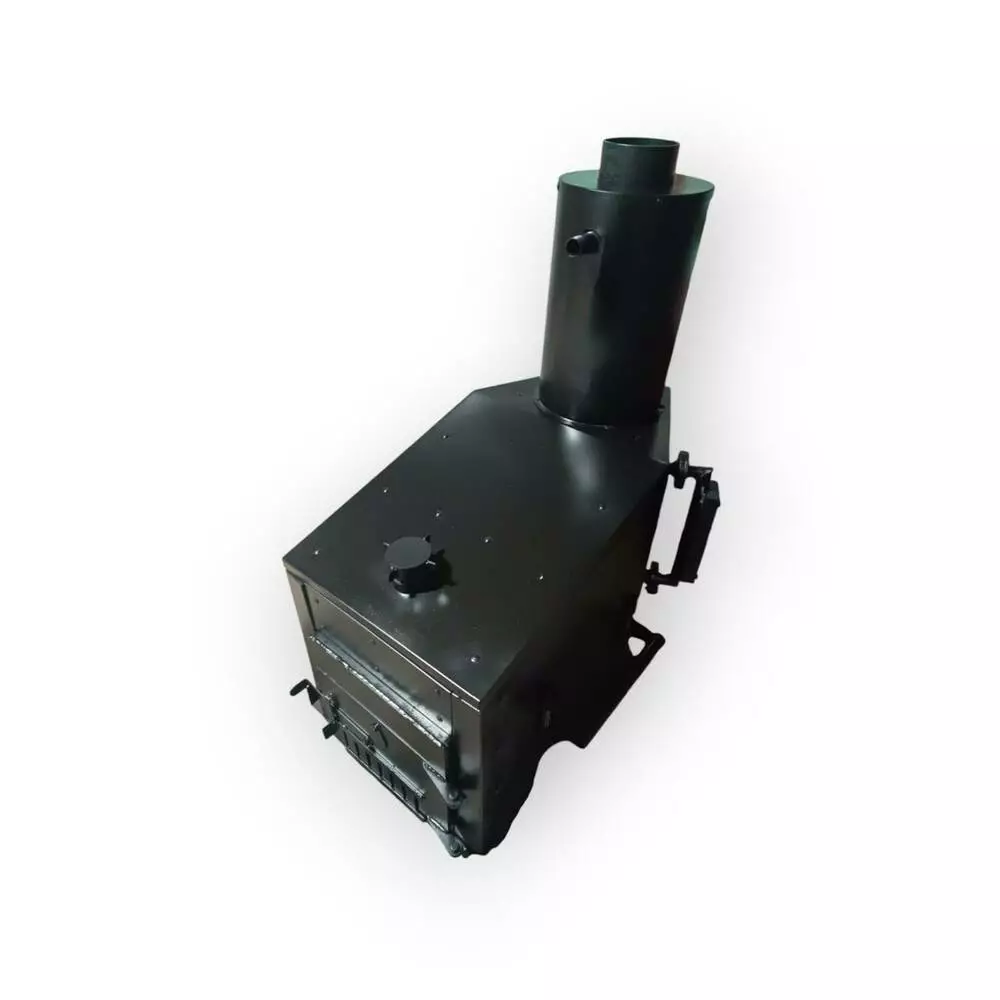

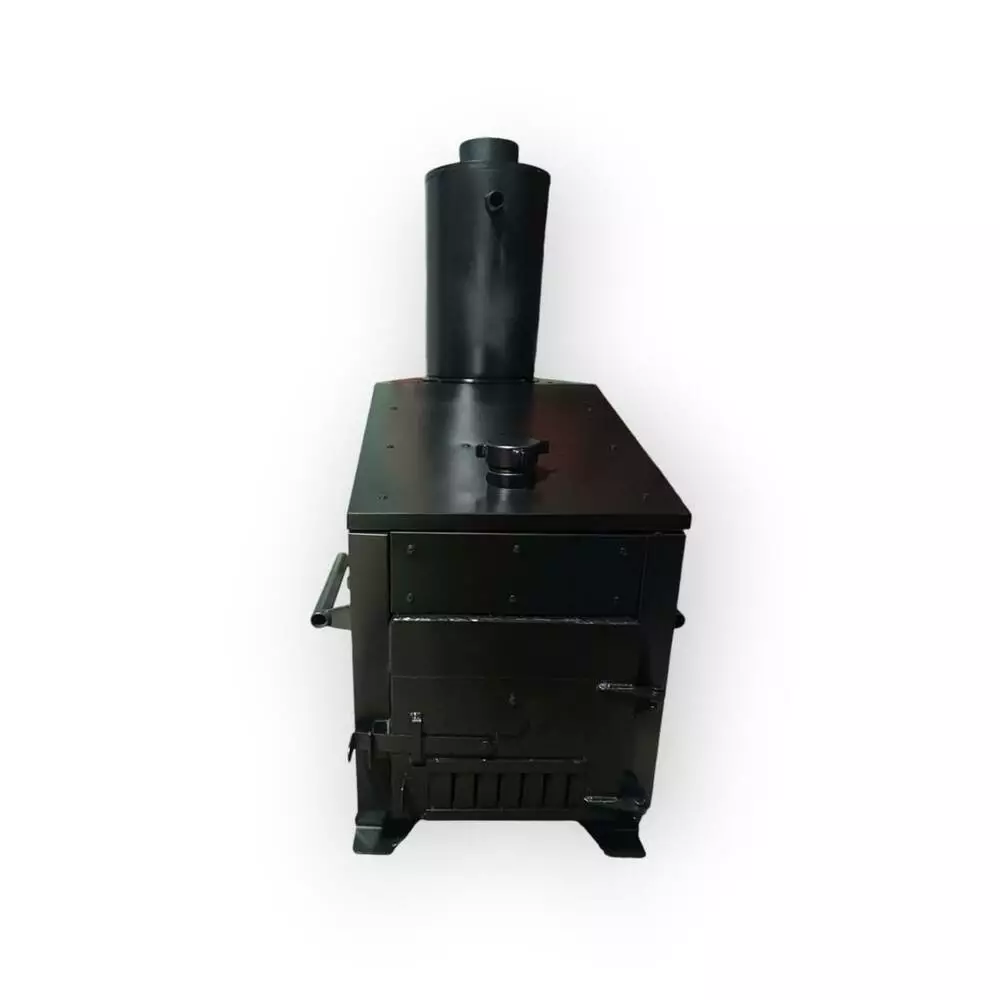

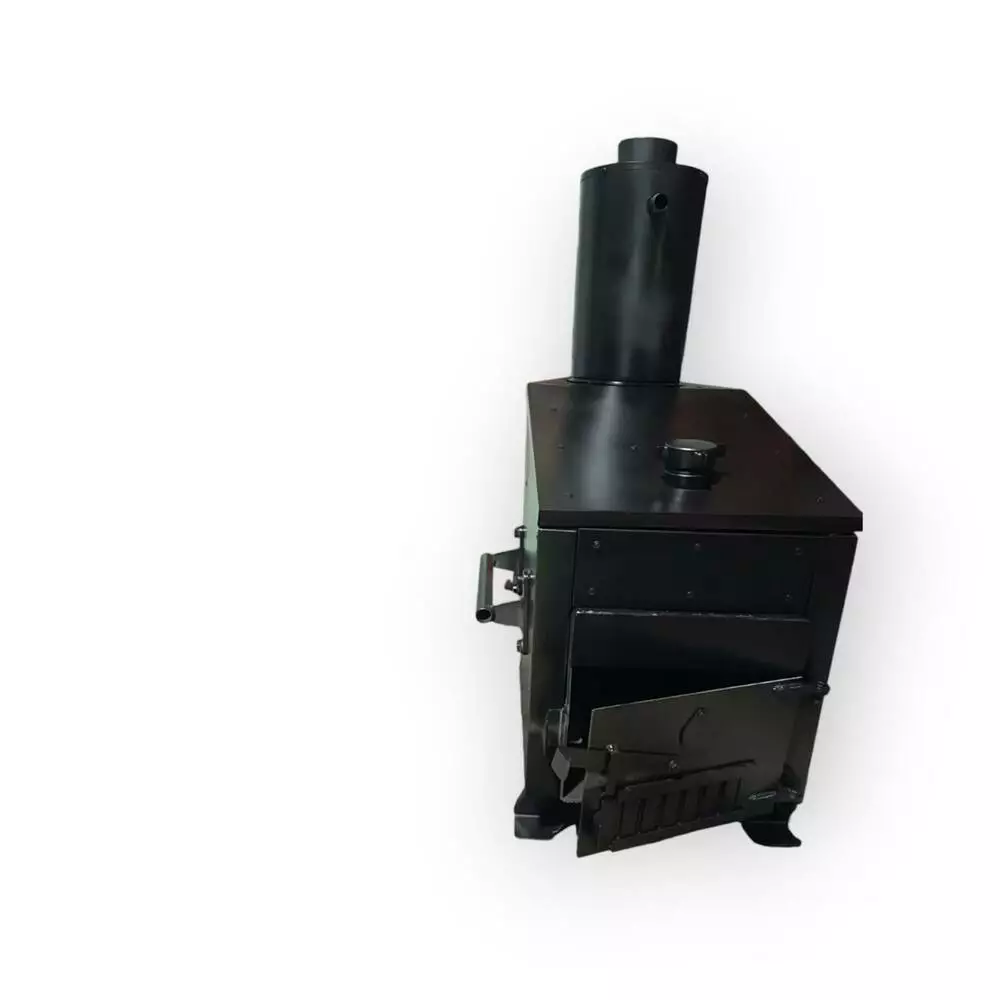

Парогенератор утепленный "Гейзер" на 23 л

Описание товара

Дровяной парогенератор предназначен для получения пара и в комплекте с паровыми воскотопками используется для быстрого и надежного вытапливания воска в полевых условиях.

В данном парогенераторе в качестве топлива используются дрова. Основное преимущество дров перед другими видами топлива состоит в их относительно низкой стоимости и доступности.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА:

Полный объем заливаемой воды 35 л.

Минимальный объем заливаемой воды 12 л.

Давление износа предохранительного клапана 1,5…2 кг/см2

Рабочие пределы показания манометра 0…0,4 кг/см2

Габаритные размеры парогенератора:

Высота без удлинителей дымовой трубы 1011 мм.

Высота с удлинителями дымовой трубы 2307 мм.

Длина 797 мм

Ширина 557 мм

Масса пустого парогенератора 100 кг.

Эксплуатация.

Эксплуатация парогенератора разрешается только вне помещения. Парогенератор нужно установить на ровной жесткой негорючей поверхности. Перед растопкой необходимо убедиться, что ближе 2 метров от парогенератора отсутствуют горючие материалы, а воспламеняющиеся отсутствуют вообще. Сначала нужно залить воду в котел через горловину, сняв пробку (после заливки пробку установить на место). Объем заливаемой воды при полной заправке - 35 л. Минимальная заправка – не менее минимального уровня на водяной рамке (см. рис. 2), это около 12 л. Далее нужно подсоединить шланг к соответствующим патрубкам парогенератора и воскотопки. В топку необходимо загрузить дрова и поджечь. Дрова при этом надо загружать примерно до половины высоты топки (до начала заградительной пластины сверху дверцы) чтобы сверху них было пространство для горения и пламя могло отдавать тепло через стенки воде. Через 30...40 минут (при температуре окружающей среды около 20о С, влажности дров не выше 20% и их поперечного сечения менее 40х40 мм) в котле должен начаться кипение и выделяться пар, при этом паропровод станет горячим. В начале кипения из парового патрубка возможны выбросы горячей воды. При дальнейшем нагревании из патрубка уйдет только сухой пар.

Следует постоянно следить за уровнем воды в котле с помощью водяной рамки и при необходимости ее доливать. Перед пополнением воды нужно потушить горение в топке до прекращения кипения воды и, если возникло по каким-то причинам избыточное давление в котле, сбросить его с помощью предохранительного клапана после чего освободить отверстие выхода пара. Во избежание ожога паром, крышку заливной горловины надо открывать не спеша, постепенно выпуская при этом пару. Не желательно допускать снижение уровня воды в котле меньше минимального. При малом уровне воды стены котла будут перегреваться и срок его использования будет менее длительным. В процессе работы следует смотреть также за показаниями манометра. В случае случайного повышения давления свыше 1,5 кг/см2 и не износе предохранительного клапана следует немедленно прекратить работу парогенератора, потушить при этом огонь в топке, сбросить давление пара (см. выше), после чего открыть крышку котла, выявить и устранить причину повышения давления. давления.

По окончании работы необходимо слить минимальный объем воды (около 12 л), открыв пробку сливного патрубка (при этом остерегаться ожога горячей водой). Парогенератор утеплен, поэтому температура воды в котле держится высокой длительно.
