Медогонка 6-ти рамочная автоматическая "Дадан"

Описание товара

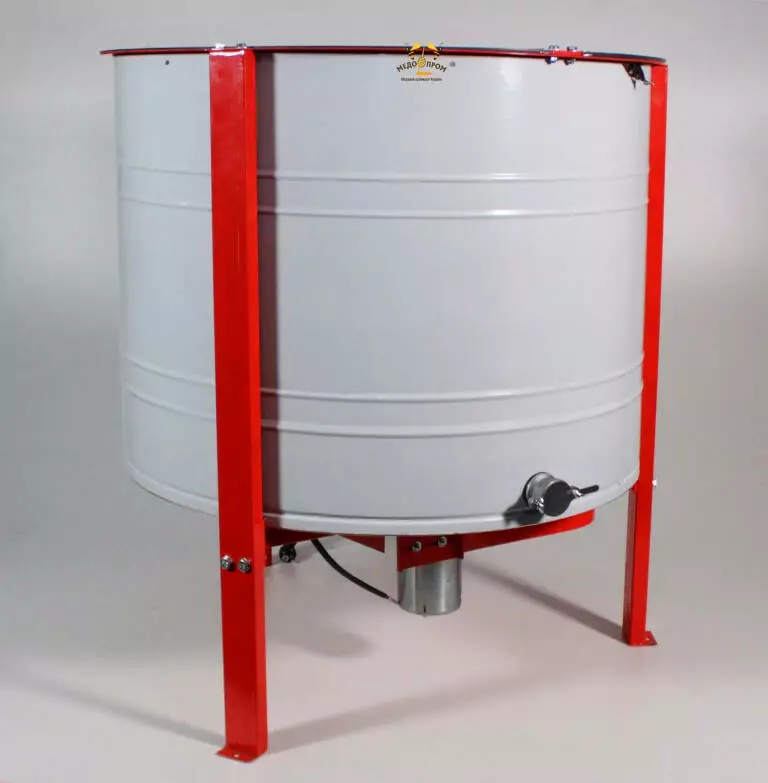

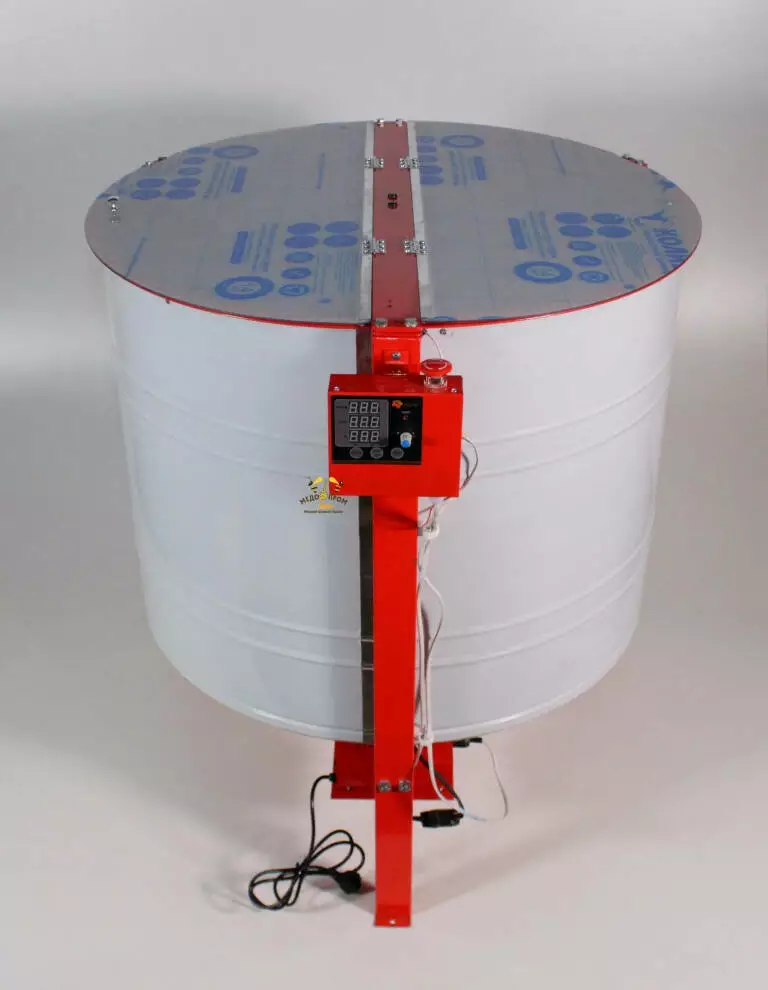

Особенностью данной медогонки является каркас ротора, сваренный из профильной трубы и не имеющий перемычек в верхней загрузочной части, что более удобно при загрузке-выгрузке рамок. Ротор такой конструкции также лучше воспринимает дисбаланс от неравных по массе рамок, упруго компенсирует его, колебания в меньшей степени передаются на саму медогонку, вследствие чего она становится устойчивей. Медогонка состоит из бака с крышками, подставки, электропривода, ротора с кассетами, трансформатора-выпрямителя, блока управления и сливного крана.

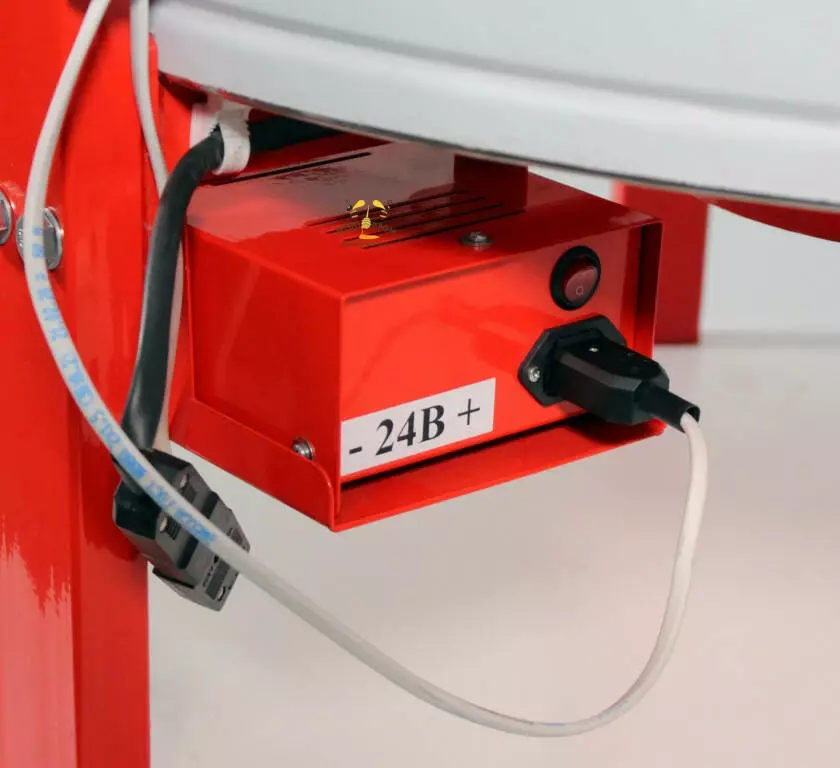

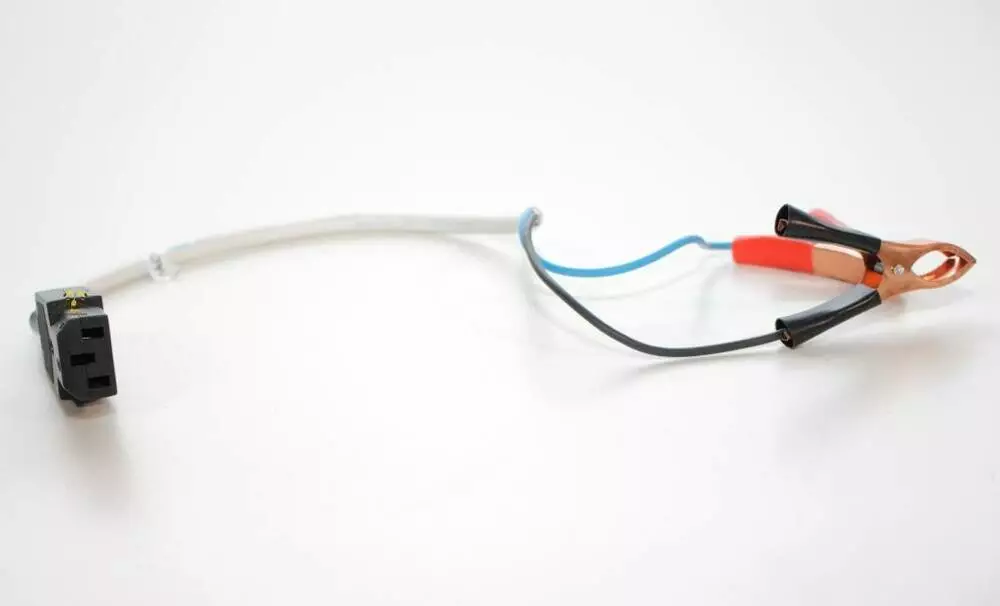

Электропривод представляет собой мотор-редуктор, насаженный на вал медогонки снизу. Питание электродвигателя – 24 В, постоянного тока, может осуществляться от сети переменного тока 220 В через трансформатор-выпрямитель, который установлен в нижней части медогонки, либо от двух последовательно включенных аккумуляторов 12 В.

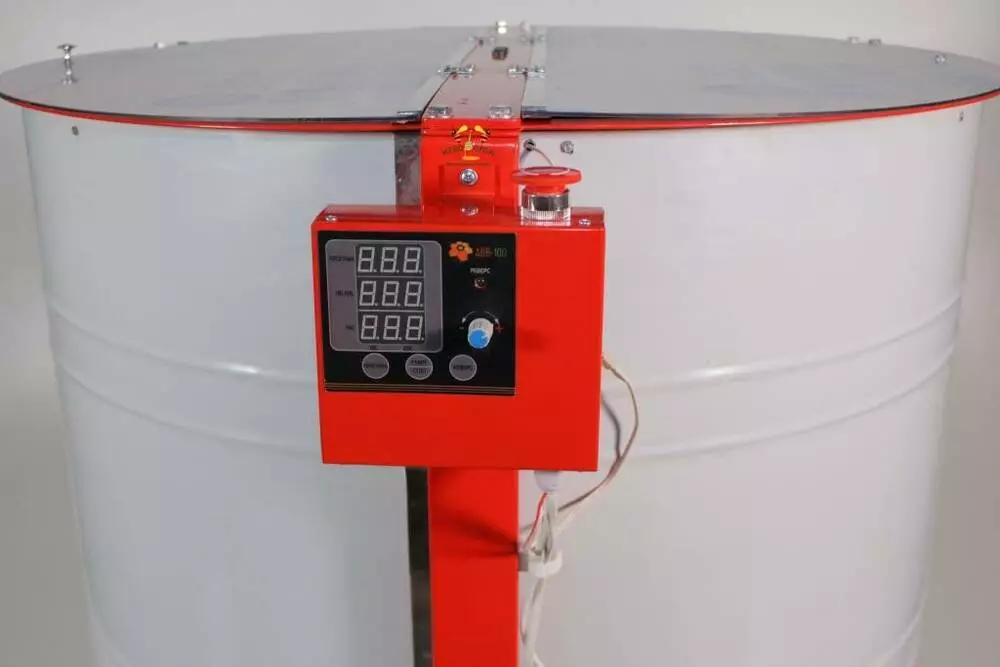

Мощность электродвигателя - 300Вт. Кассеты с рамками автоматически устанавливаются в нерабочем положении по радиусу к центру и поворачиваются при вращении ротора медогонки в ту или другую сторону в зависимости от направления вращения ротора. Режим работы медогонки устанавливается соответствующими рукоятками на пульте блока управления. Медогонка может работать в ручном режиме или в автоматическом.

Внимание!: При работе от сети 220Вдля предотвращения случайного короткого замыкания и выхода из строя предохранителя необходимо отсоединить провода от выводов подключения 24В(при работе от сети 220Вк данным выводам подведено 24В).

Работа медогонки в ручном режиме (РО)

Скорость, направление и времявращения в этом режиме выставляются на пульте блока управления вручную с помощью соответствующих кнопок. После окончания вращения в одну из сторон, или нажатия кнопки «Стоп» производится выдержка 22 сек. После останова, когда будет светиться индикатор кнопки «Стоп», будет возможен доступ к дальнейшей работе с пультом – например, включение реверса или вход в меню программирования.

Указание: при работе медогонки надо соблюдать все правила проведения работ по откачке меда, а именно: часть меда с одной стороны сот надо откачивать на медленных оборотах, остальную часть – на быстрых. Направление вращения ротора – вперед нижней планкой рамки.

По мере накопления мед сливают через кран в тару.
Характеристика ручного режима

Диапазон оборотов/мин. 50....160

Время работы, мин. 1...5

Направление вращения Вперед/Назад

Внимание!

1. При подборе оптимального ручного режима необходимо начинать со средних оборотов (не с максимальных).

2. При использовании в качестве источника питания генератора напряжения обязательно включить в цепь дополнительную нагрузку (например лампочку мощностью 100…150 Вт).

Основные технические данные:

Ток питания электродвигателя, В постоянный, 24

Мощность электродвигателя, Вт 300

Количество программ управления 6+ручной режим

Производительность, рамок/час (по программе Р5,

при времени на загрузку-выгрузку ~ 1мин) 65

Масса не более, кг 65

Объем меда, накапливаемый в медогонке между его

обязательными сливами (уровень нижних спиц ротора), л 50

Работа медогонки в автоматическом режиме

Для работы медогонки в автоматическом режиме необходимо выбрать на пульте управления одну из программ (Р1;Р2; Р3; Р4; Р5; Р6). Скорости вращения, количество поворотов а также время откачки запрограммированы на предприятии-изготовителе и являются неизменными для каждой программы. После окончания вращения в одну из сторон, как и в ручном режиме, производится выдержка 22 сек.
Характеристики автоматического режима

Программа
Направление вращения

Вперед
Назад
Вперед
Назад

Р1
Об/мин.
80
110
110

Время работы (мин.)
1,5
1,5
1,5

Р2
Об/мин.
80
130
130

Время работы (мин.)
1,5
1,5
1,5

Р3
Об/мин.
80
80
150
150

Время работы (мин.)
1
1
1,5
1,5

Р4
Об/мин.
80
110
110

Время работы (мин.)
1,5
1,5
1,5

Р5
Об/мин.
110
110

Время работы (мин.)
2
2

Р6
Об/мин.
130
130

Время работы (мин.)
2
2

Указанные в таблицах Об/мин +- 5% при напряжении в сети 220в.

Габаритные размеры, мм:

Диаметр бака 900

Высота 1240

Ширина 1150

Масса не более, кг 65

Необходимая ширина проема для заноса-выноса медогонки в помещение – 1100 мм.
